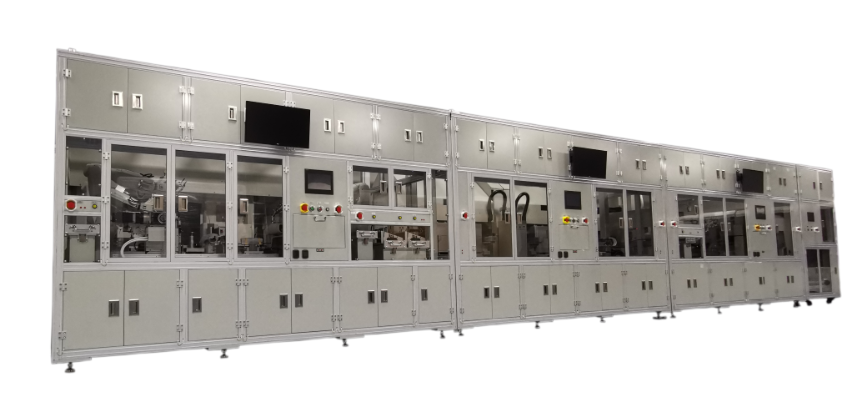

全自動PFA貼合設備
【設備簡介】
設備應用于CG貼膜制程，實現CG與保護膜全自動貼附；貼附產品包含2D/2.5D/3D，分平面貼附與曲面貼附兩段。CG采用LD全自動上下料作業，實現自動生產，生產效率高。CCD曲面取像與平面校正對位，高速，穩定，高精度。USC清潔，有效去除異物，提高生產良率。
【設備特點】
◆采用高分辨率CCD+校正平臺系統實現自動對位校正，貼合精度高；
◆采用全閉環控制系統，斷電后外力改變位置，設備可自動調整回原位；
◆產品FPC可任意形態，不受影響；
◆可對應2D/2.5D/3D產品。
產品概述
| 設備用途 | CG+保護膜 | ||||
| 產品要求 | 2D 2.5D 3D | ||||
| 適應產品尺寸 | 5"-10" | ||||
| 貼合精度 | 2D ±100um 3D ±150um | ||||
| TT | 3.5S 5"-8" 8S 8"-10" | ||||
| 貼合良率 | ≧99.5% | ||||
| 設備駕動率 | ≧98% | ||||
| 貼合方式 | 滾輪貼合 | ||||
| 貼合環境 | 無塵室大氣 | ||||
| 上料方式 | CG LD自動/保護膜卷料 | ||||
| 對位方式 | CCD+校正平臺 | ||||
| 撕膜方式 | 料帶剝離 | ||||
| Pass line | 1050±50mm | ||||
| 外觀尺寸 | （L）6100mm * （W）2700mm * （H）2500mm | ||||
| 人機界面 | 雙10.4寸彩屏+雙22寸LCD顯示器 | ||||
| 供電規格 | 3Φ208V 50/60HZ&3Φ220V 50/60HZ | ||||
| 氣壓源 | CDA≧0.5～0.7 Mpa,過濾精度：5μm 流量：≥600 L/Min | ||||
| 吸附真空 | ≦ - 60 Kpa ; 580L /min | ||||
| 設備重量 | 約6.5T | ||||
